『江蘇二環』專業濾筒除塵器廠家,提供濾筒式除塵器、脈沖除塵器、單機除塵器及布袋式除塵器設備實體廠家,用料足噴塑涂裝,誠邀考察。熱線:400-822-9050。
沉流式濾筒除塵器,業內也叫斜插式濾筒除塵器、彈匣式濾筒除塵器。采用濾筒作為核心過濾單元,利用電磁脈沖閥,啟閉壓縮空氣噴吹清灰作業的除塵器。
除塵是物理攔截過程,簡單的說,好比一個篩子,顆粒尺寸大于篩孔的粉塵被攔截,顆粒尺寸小于篩孔的則可以穿透,因此篩子孔越細,粉塵的攔截效率越高,不同的排放濃度要求,選用不同孔徑大小的濾料。
設備特點:
污染源產生點→吸罩收集→支風管抽風→主風管抽風→除塵器過濾→動力風機→排風。
1、不同的模塊,具有不同的風量,相同的模塊,具有相同的配置。
2、濾筒采用的是國際標準規格350*660MM,通常以單筒625風量來標定。

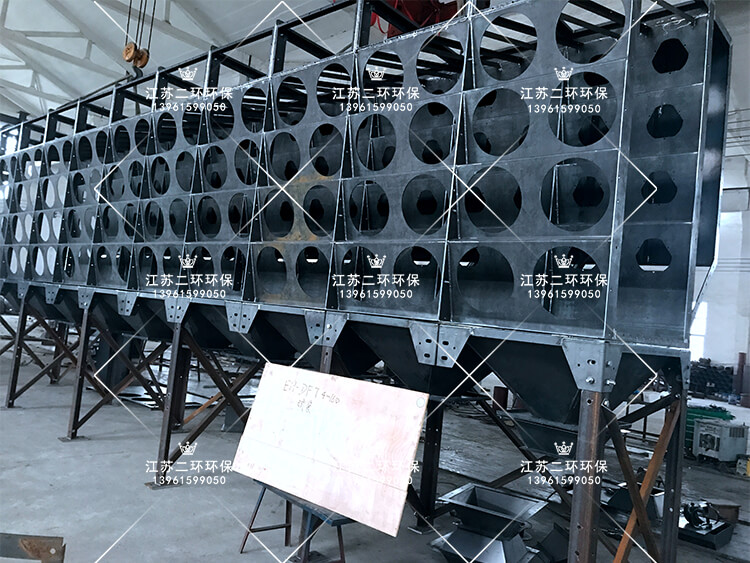

3、同等高度、同等深度,不同寬度的模塊,可以任意拼裝組合成所需風量的組合機型。
4、每個模塊具有標準的尺寸、額定配置、風量。
5、例如現在購買的是4萬風量的整機,以后技改,可以拆分成4臺1萬風量的單機。
6、例如需求4萬風量的除塵器,則購買4個1萬風量的模塊組合而成。
7、例如需求4萬風量的除塵器,也可購買2個1.5萬風量+1個1萬風量的模塊組合而成。
8、例如空間高度不夠,需求4萬風量的除塵器,也可以購買8個0.5萬風量的模塊組合而成。
9、再例如4萬風量的除塵器,可以有以下幾種積木搭配方式組合而成:
一臺完整除塵器的標準構成 |
||
序號 |
品 名 |
型號及規格 |
一 |
主機模塊 |
|
1 |
中空主機模塊 |
EHDFT型,δ≧5MM |
2 |
文氏管 |
ABS全新料 |
3 |
噴吹氣包 |
Q235 |
4 |
濾架(三軸) |
冷撥鋼鍍鋅,英制 |
5 |
星型手輪(帶防掉卡扣) |
SUS304內芯,電膠木 |
6 |
彈匣壓蓋(帶O型密封圈) |
δ≧2MM,英制 |
7 |
灰斗 |
Q235 |
8 |

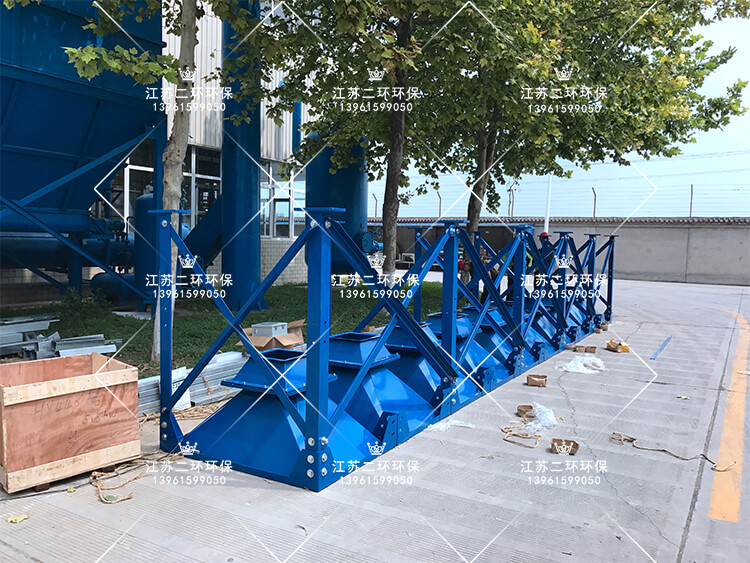

灰斗支架 |
Q235£100型鋼 |
9 |
出風口 |
帶法蘭接口 |
10 |
進風口 |
帶法蘭接口 |
11 |
拼接螺母 |
鍍白鋅,強度8.8級 |
12 |
卸灰閥 |
插板閥 |
13 |
灰桶 |
55加侖 |
14 |
涂裝(內外靜電噴塑) |
藍白色 |
二 |
濾料部分 |
|
|
濾筒 |
350*660MM;材質按需選擇 |
三 |
脈沖控制部分 |
|
|
電磁脈沖閥門 |
DN25 |
脈沖控制儀 |
按需選配 |
|
壓差控制儀 |
按需選配 |
|
四 |
動力風機 |
|
|
風機 |
按需選配 |
|
風機動力電柜 |
按需選配 |
兩 種 不 同 工 藝 區 別 |
|||
配置 |
項目 |
歐標英制機型(DFT) |
國內改良機型(CLC) |

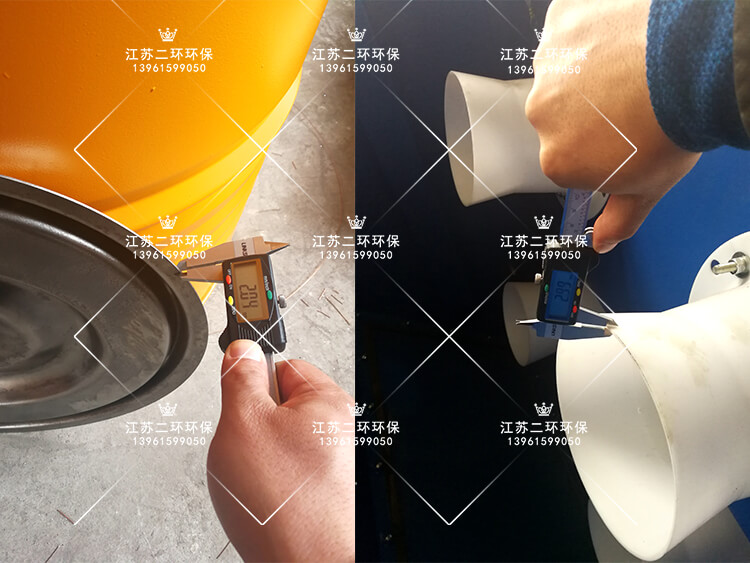

濾筒壓蓋 |
厚度 |
δ≥2mm |
δ≥1.5mm |
表面處理 |
酸洗+內外靜電噴塑 |
簡單除銹+噴漆 |
|

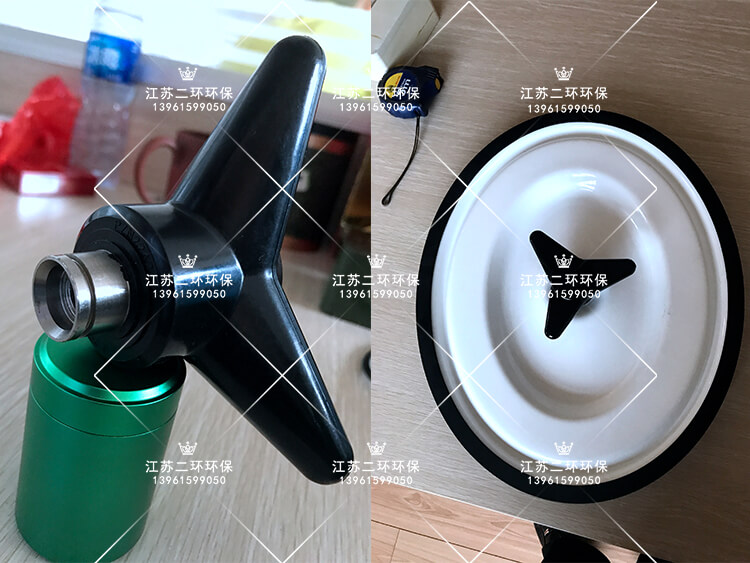

星型手輪 |
內芯材質 |
SUS304 不銹鋼 |
Q235 普通碳鋼 |
外殼材質 |
電膠木 |
塑料 |
|

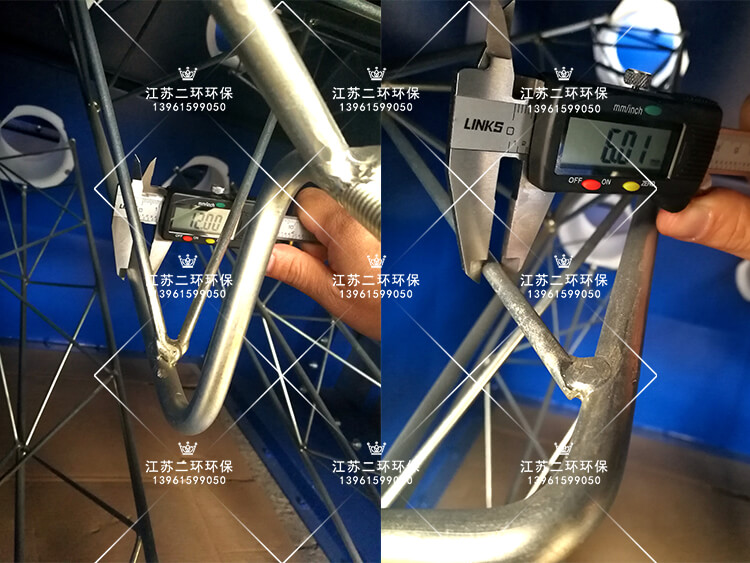

三角支架 |
材質 |
冷拔鋼 |
普通鋼筋 |
表面處理 |
酸洗+電鍍白鋅 |
簡單除銹+噴漆 |
|
泄灰閥 |
|
插板閥(成本大于1500) |
通用蝶閥(成本300) |
緊固螺栓 |
強度 |
8.8級 |
4.6級 |
曲板 |
厚度 |

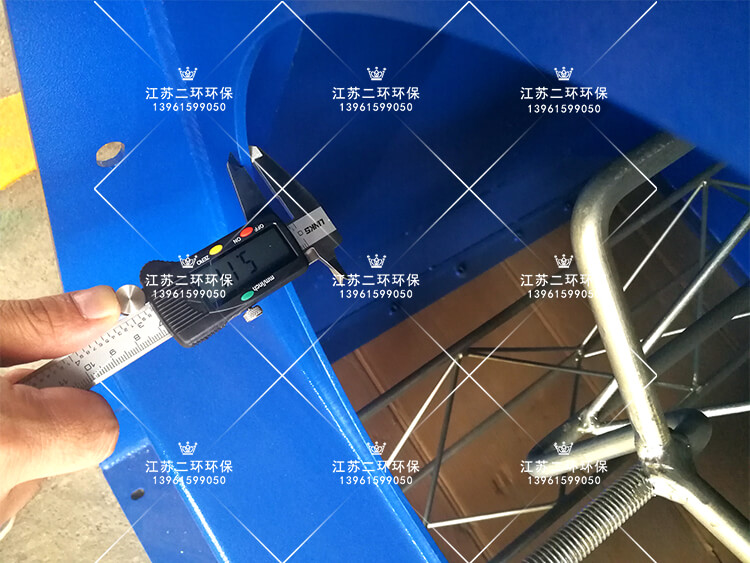

δ≥5mm |
δ≤5mm |
生產工藝 |
模具定位焊接拼裝 |
直接焊接 |
|
整機工藝 |
涂裝工藝 |
靜電噴塑,使用壽命長 |
噴漆,耐腐性差 |
除銹工藝 |
酸洗除銹,不可作弊 |
若表面坑洼,膩子批灰,可作弊 |
|
拼裝工藝 |
模塊拼裝,追求一致性 |
直接焊接,無需一致性 |
|
選材限制 |
板材厚度δ≥5mm |
板材厚度≤5mm,3MM也可用 |
|
設備價格 |
|
唯一標準 |
不同用料不同價格,選擇空間大。 |
1、選購時,圖便宜,選噴漆工藝;2、質保后,就得多次噴漆防腐,長期算維護成本遠大于噴塑。 |

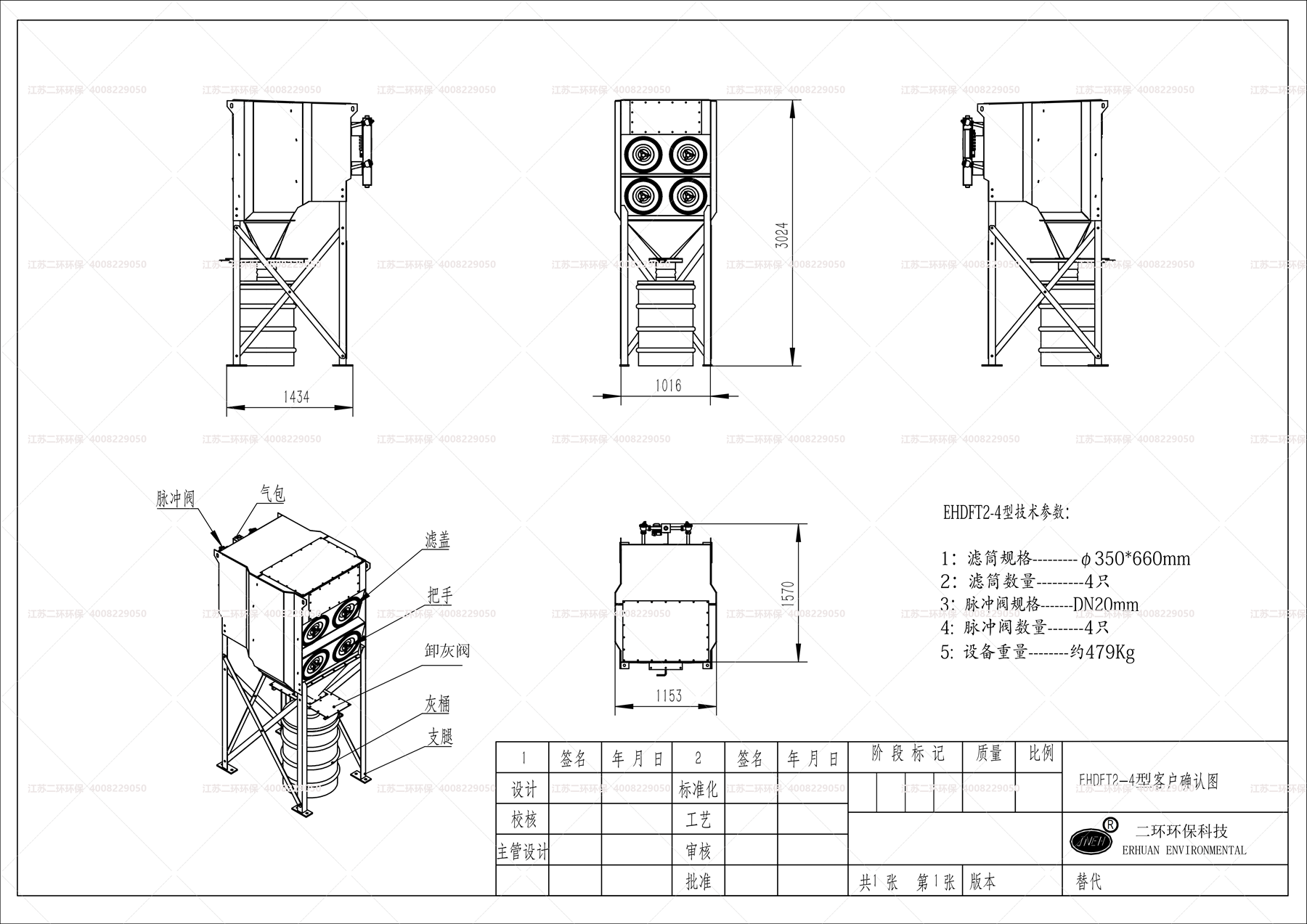

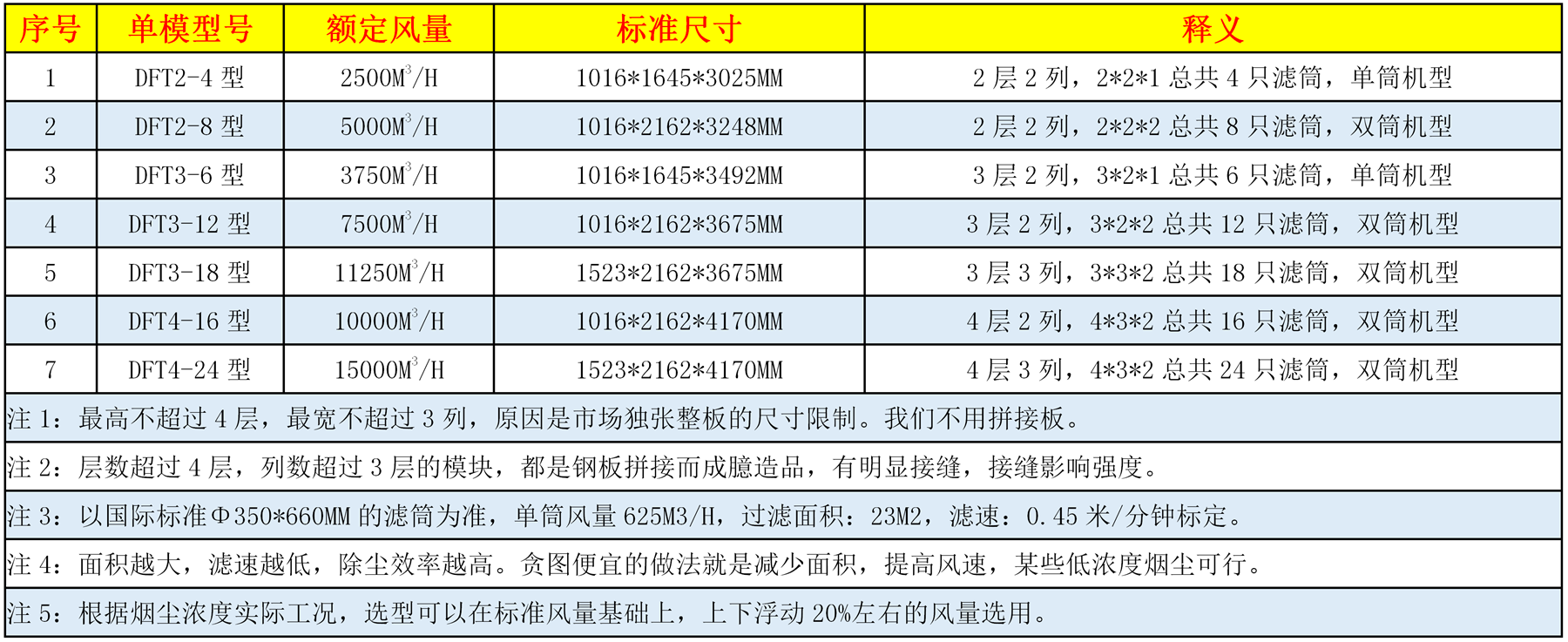

DFT2-4型濾筒除塵器技術圖(下圖)

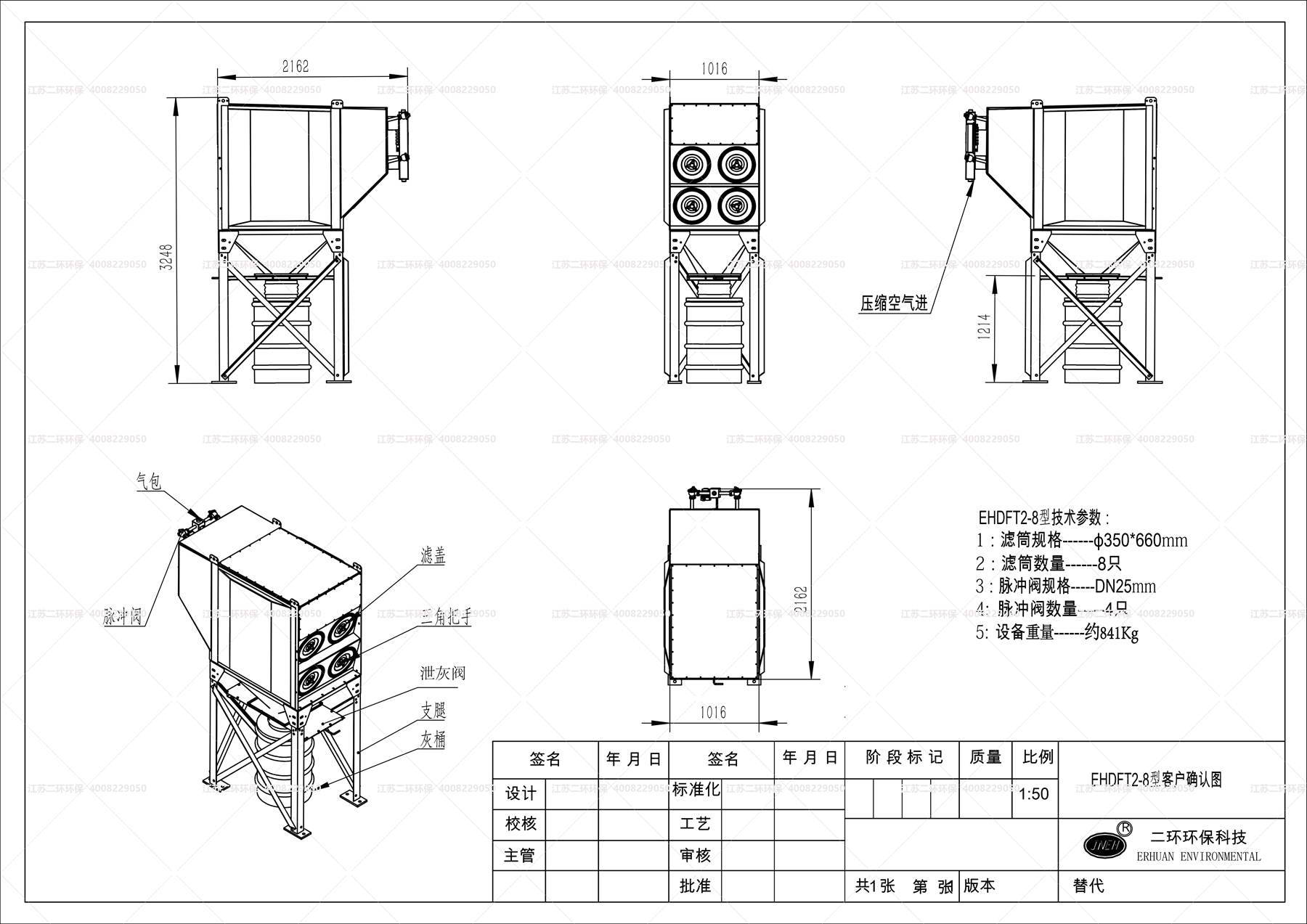

DFT2-8型濾筒除塵器技術圖(下圖)

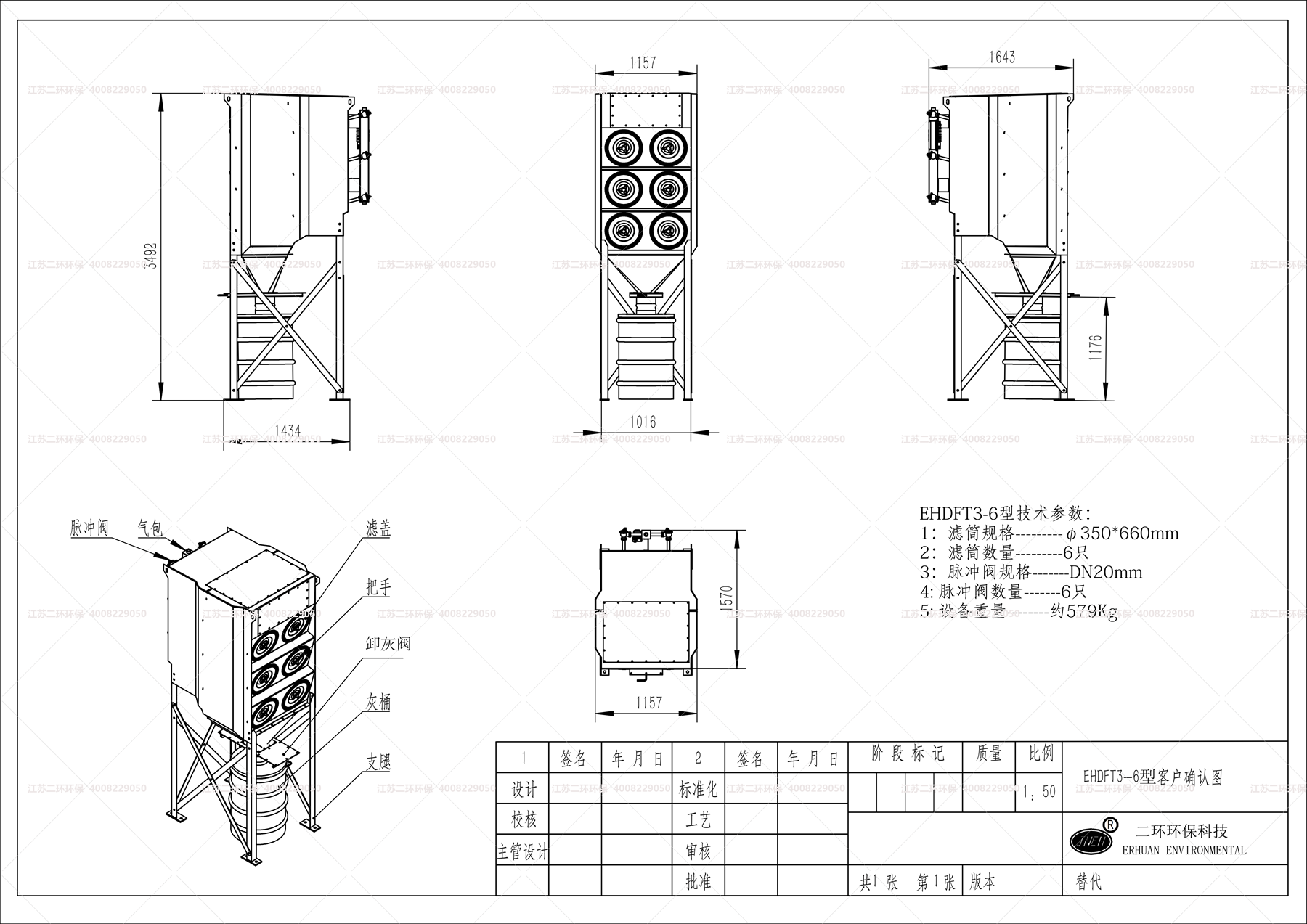

DFT3-6型濾筒除塵器技術圖(下圖)

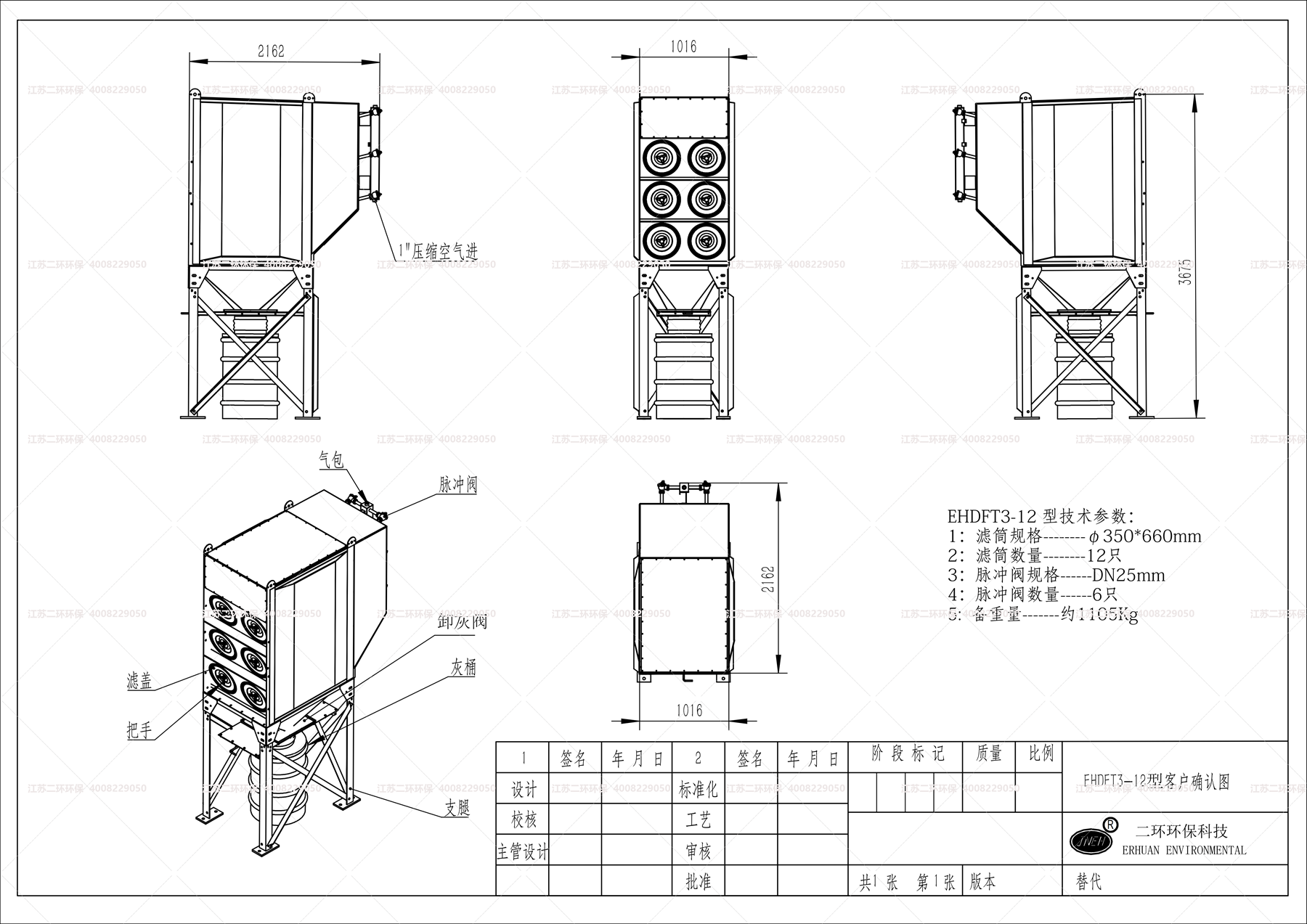

DFT3-12型濾筒除塵器技術圖(下圖)

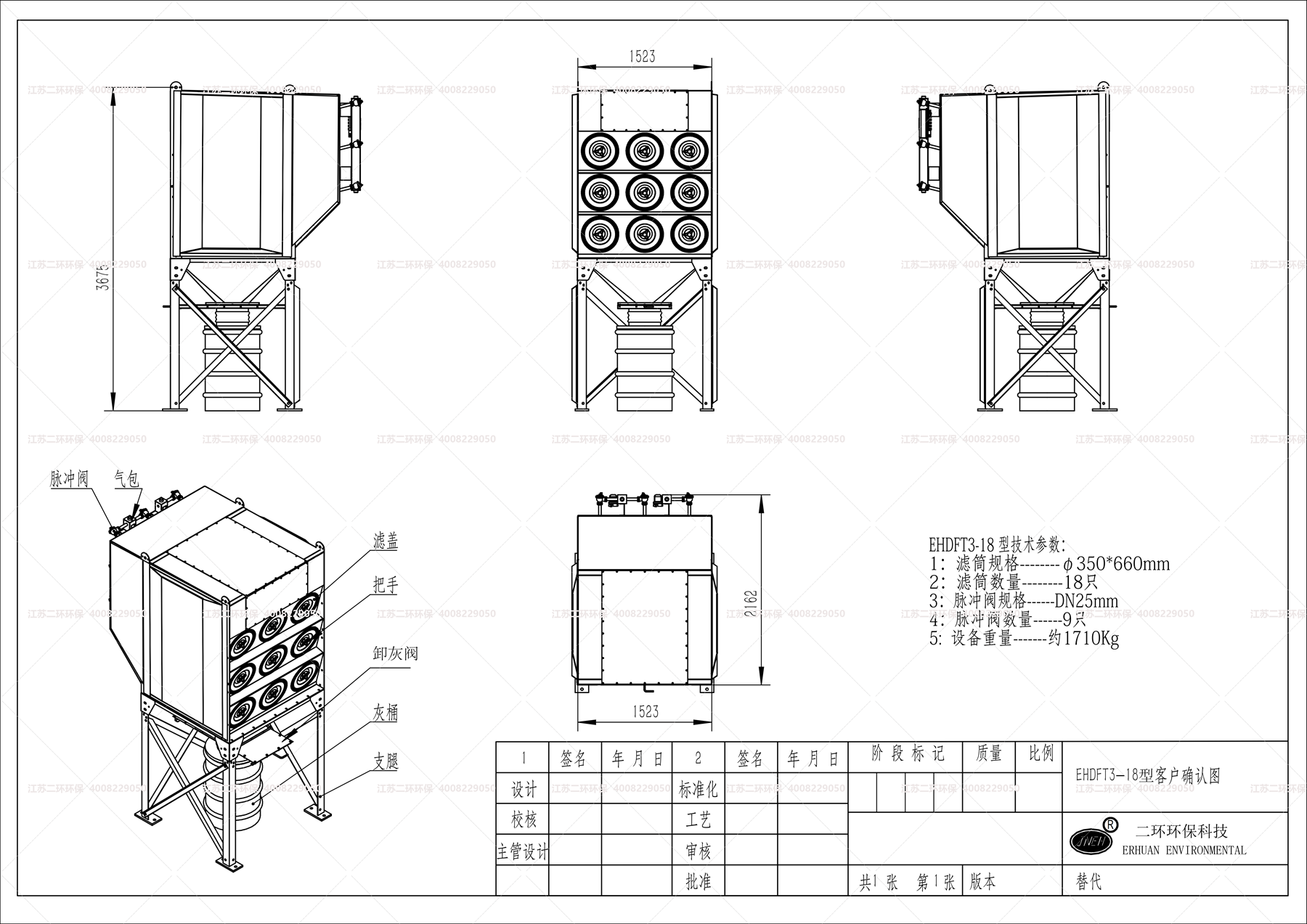

DFT3-18型濾筒除塵器技術圖(下圖)

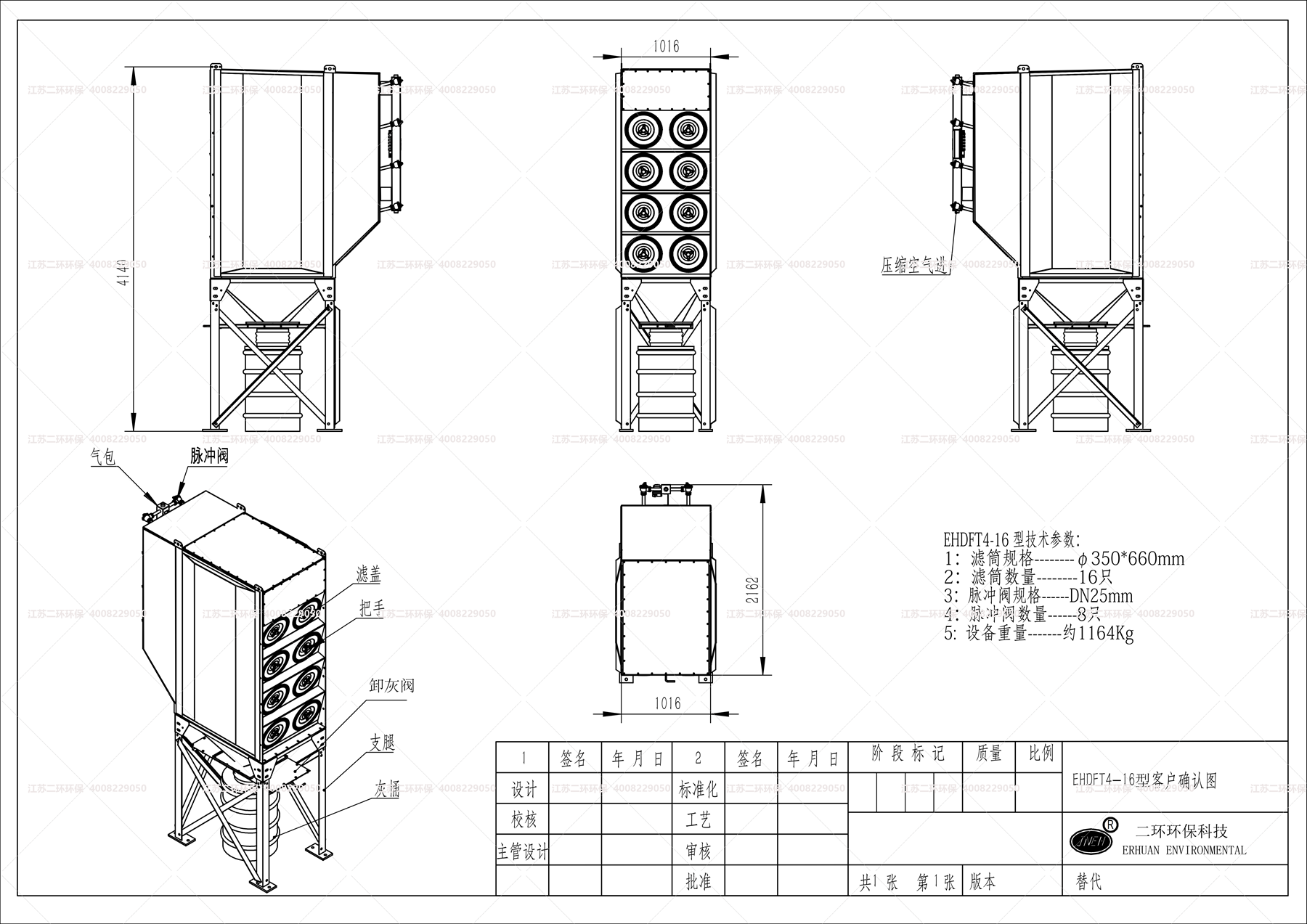

DFT4-16型濾筒除塵器技術圖(下圖)

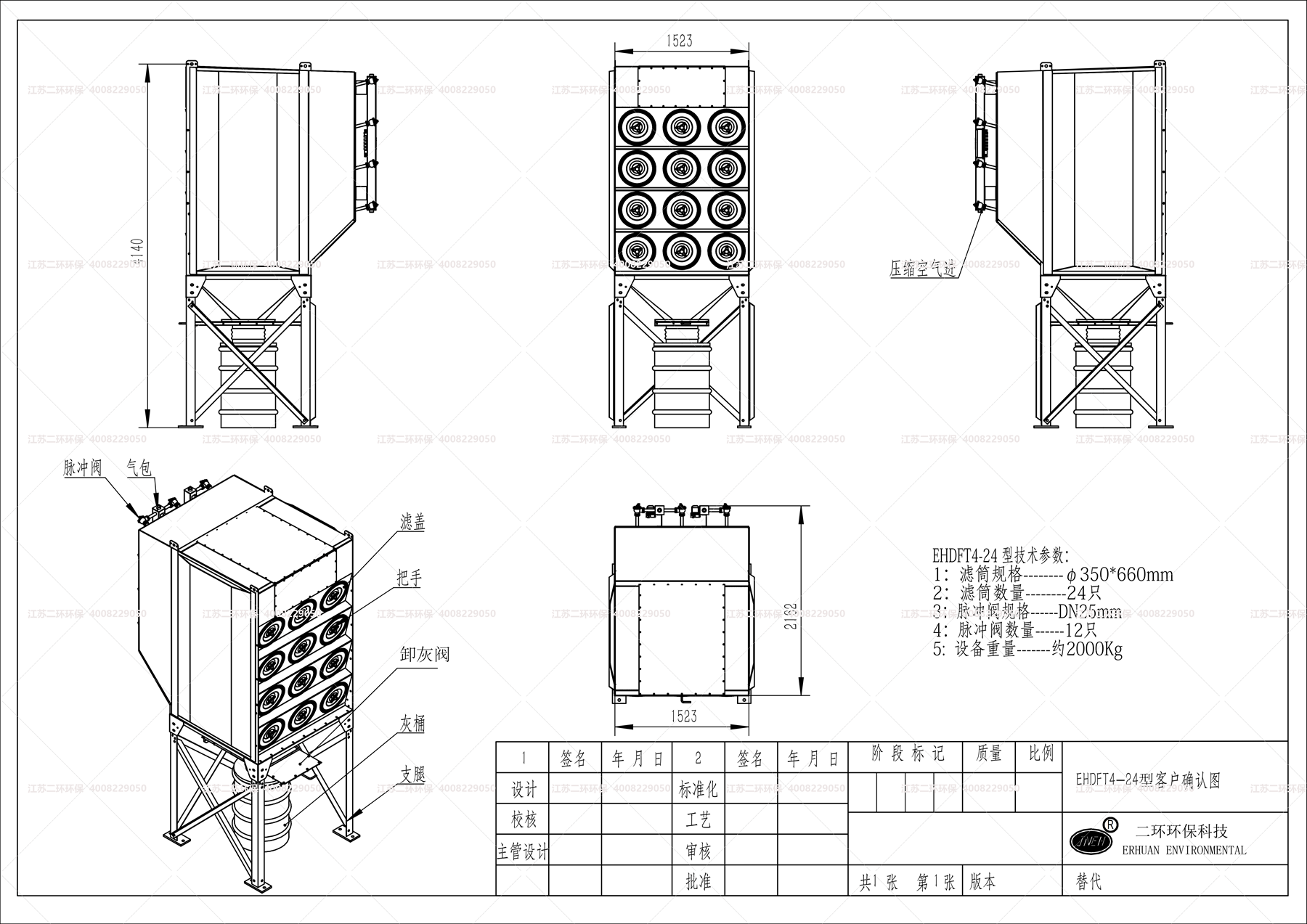

DFT4-24型濾筒除塵器技術圖(下圖)
1、升級換代的濾筒除塵器----垂直式濾筒除塵器。
2、請點擊垂直式濾筒除塵器的網址:http://www.chexiandashi.cn/cp78.html

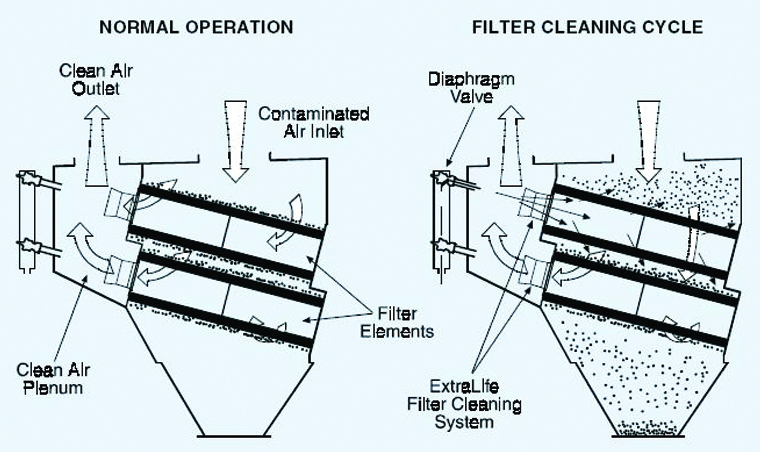

1、接通電源與壓縮空氣,按下開關按鈕,引風機啟動,除塵器開始工作。
2、煙塵在風機風動力作用下,經過抽風管道,進入濾筒表面。由于氣流截面突然擴大及氣流分布板的作用,風速驟降,氣流中一部分粗大顆粒在風動力和慣性力的作用下相互碰撞,自然沉降到底部集灰斗;粒度細、密度小的塵粒,通過擴散和篩濾等組合效應,沉積在濾筒濾料的外表面上而被攔截。
3、潔凈的氣體穿透濾料,從濾筒內壁集中排出,進入潔凈室。
4、潔凈室中的空氣由經風機抽出直接排放在車間內,無排放煙囪。
5、過濾元件濾筒的阻力,隨著濾料表面粉塵積累層厚度的增加而增大。
6、噴吹控制方式可以分為壓差控制、時序控制、人工控制。指針式的壓差儀表會實時監測濾筒壓差,直觀可讀。脈沖控制儀會自動進行啟閉閥門,開啟壓縮空氣噴吹清灰。
7、此時,瞬間接通脈沖電源,電磁脈沖閥開啟,4公斤以上壓力的壓縮空氣瞬間引入周邊空氣作為二次放大的充足氣源,一并高壓噴吹打入濾筒。使褶皺的濾筒瞬間膨脹變形鼓起,而產生振動,在高壓脈沖氣流沖刷的作用下,附著在濾筒外表面上的粉塵被一掃而光,掉入除塵器底部收集粉塵的灰斗收塵箱中。
8、清灰完畢后,電磁脈沖閥關閉,濾料外表面粉塵清除后,阻力變小,濾料獲得再生,再次恢復攔截粉塵的功能。當阻力上升時,再次自動循環清灰再生工作。
1、我們的銷售合同會明確約定,如果環保檢測不達標,業主可以退貨并獲得全額的退貨款。
2、每臺除塵器出廠前都會進行嚴格的檢驗,合格才能出廠。
(1)適用于新能源新材料、汽車制造、船舶制造、金屬加工、橡膠輪胎、煙草提煉、食品加工、精細化工、糧食、制藥、電子、冶煉、紡織等行業的煙塵治理凈化。
(2)近期熱門應用場景:手工電焊、機器人焊接、打磨、拋光、拋丸、噴砂、噴粉、收塵等生產工序產生的煙塵作集中式凈化。
(3)可祛除顆粒物粉塵、煙霧等,同時也作為某些有價值粉塵(貴重金屬、稀土粉塵、石墨烯粉塵等)的回收收塵裝置。
(4)常規濾筒適用于溫度120攝氏度以下的煙塵,超高溫煙塵需要額外配套煙氣冷卻裝置。
(5)可以安裝在封閉車間,配套高精度濾料,內排循環空氣,零排放,無外排煙塵。
(6)適用于對空氣質量要求高的實驗室、潔凈室除塵凈化。
1、提供現場勘查、設計、生產、安裝、調試、售后一站式服務。

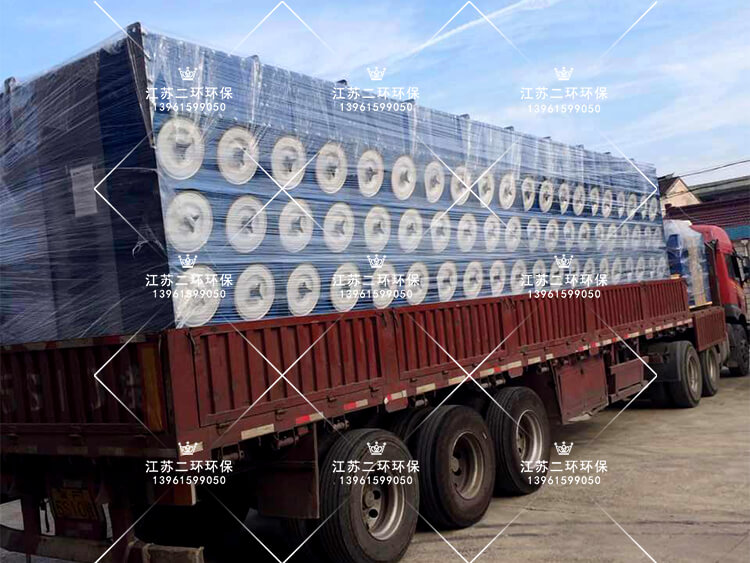

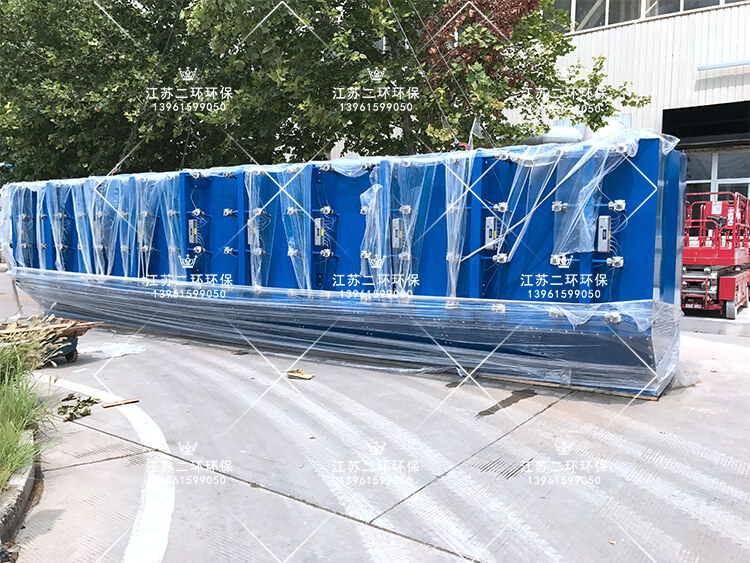

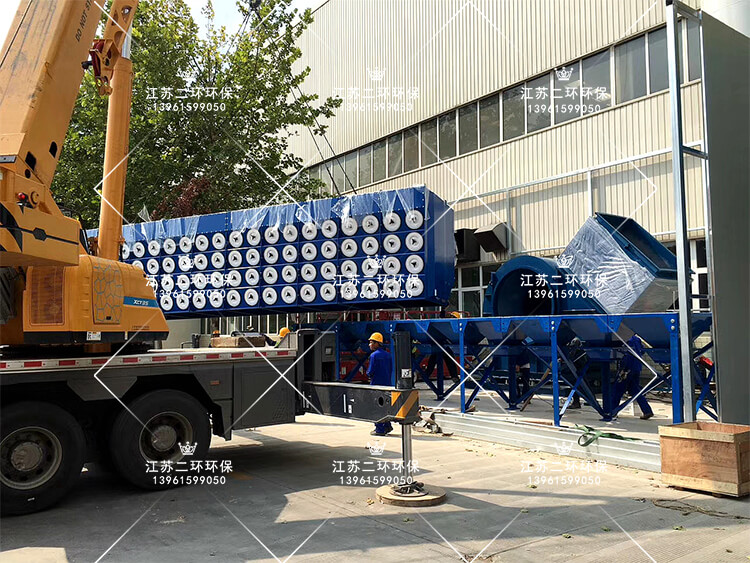

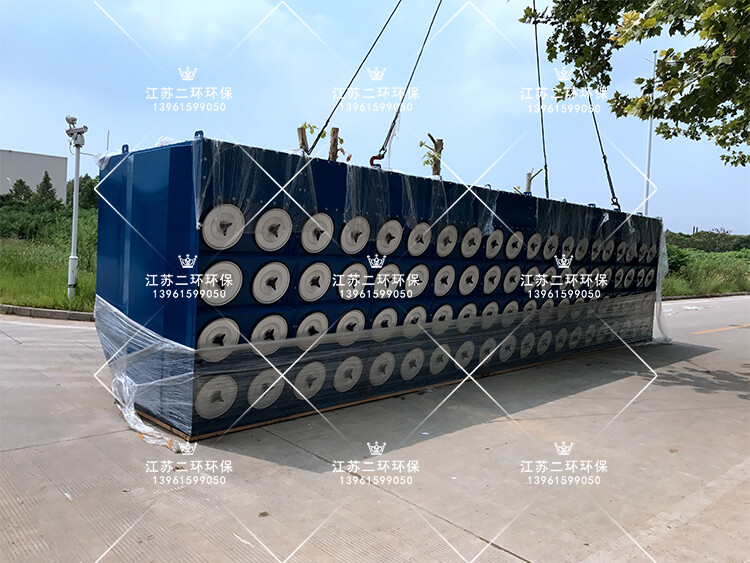

2、發貨采用底托盤+纏繞膜,包裝牢固安全,專車發貨至用戶指定地點。
3、我們有自主進出口許可證,海外代發可以FOB上海港。
4、海外發貨采用海關認可的免檢膠木板整體包裝。
5、我們提供設備以及室內外管道的上門安裝服務。
6、業主也可以參照說明書自主安裝,并可微信視頻,我司遠程指導。
(1)產品使用過程中,有任何問題,請聯系二環環保售后服務熱線:400-822-9050
(2)二環環保25年信譽積累,所售產品質保1年,并提供該產品的終身售后服務。
(3)質保期內,2小時內作出電話響應回復,江浙滬地區24小時內趕到現場。
(4)外省地區48小時內趕到現場。并隨時可以微信視頻直播,指導解決問題。
(5)包修期外,依舊提供售后服務,如需更換耗材,只收取成本價。
(6)綠色環保路,二環伴您行,我們會竭盡全力為您服務。
(7)做一單生意,交一個朋友,我們會做得更好。
